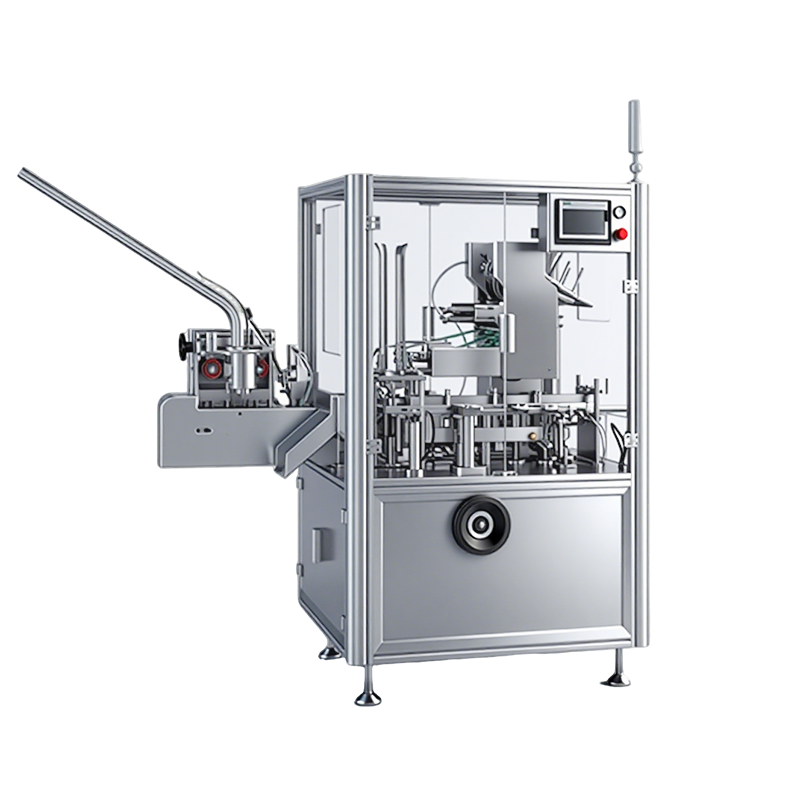

آلة تغليف أوتوماتيكية رأسية للعلب الخاصة بالزجاجات والأنابيب والأكياس أو الشريط الفقاعي

م مقدمة الآلة

الماكينة الأوتوماتيكية للتغليف بالكرتون هي منتج عالي التقنية يدمج بين الضوء والكهرباء والهواء والآلة، مما يحسن بشكل كبير من أداء المعدات وكفاءة العمل، ويلبي متطلبات التغليف السريع مع الحفاظ على حالة مستقرة وموثوقة أثناء التشغيل السريع. هذا النموذج مناسب للتغذية والتغليف الآلي لمختلف الأنواع والأحجام من المنتجات (يمكن أيضًا تعبئتها في زجاجات أو ألواح بلاستيكية ألمنيوم). آلية التغذية سهلة التعديل، ويمكن تحديد عدد القطع المراد تغليفها بحرية من خلال تشغيل الشاشة اللمسية. يتم إنجاز العملية بأكملها تلقائيًا، مثل نقل المواد عبر الإنترنت والاختبار، الطي اليدوي (من 1 إلى 4 طيات ونقل)، إدخال المادة داخل العلبة، ختم رقم الدفعة، إغلاق لسان الورق في كلا طرفي الكرتون (يناسب أيضًا الغراء المصهور حراريًا)، وإزالة المنتجات الناقصة وتصدير المنتج النهائي، إلخ.

المعلمات الفنية

جهاز تعبئة الصناديق الرأسي التلقائي بالكامل راي-٨٠لزه-سي هو جهاز يدمج الأنظمة الميكانيكية والهوائية والبصرية والإلكترونية لتحقيق تغليف ثانوي موثوق به بسرعة تتراوح بين ٦٠ و٨٠ صندوقًا في الدقيقة. ويتعامل الجهاز مع مجموعة واسعة من أنواع المنتجات ومواصفات الصناديق، حيث يقبل أبعاد الصناديق التي تتراوح بين ٦٥ × ٣٠ × ١٢ مم و١٥٠ × ٨٥ × ٤٥ مم، وقد صُمم خصيصًا لصالح شركات تصنيع الأدوية والمكملات الغذائية ومستحضرات التجميل والسلع الاستهلاكية التي تتطلب تشكيل الصناديق وإدخال المنتجات وطي النشرات الإرشادية وختم الصناديق بعدة طرق في عملية واحدة متكاملة.

تُغذّي بنية تعبئة الصناديق الرأسية المنتجات من الأعلى إلى داخل الصناديق المُجهَّزة مسبقًا والمُثبتة في محطات رأسية. وتصلح هذه الطريقة جيدًا للمنتجات الطويلة أو الضيِّقة أو ذات المركز المرتفع للثقل، حيث قد يؤدي التعبئة الأفقية إلى انقلاب المنتج أو تلفه أثناء إدخاله. ويُكمل الجهاز التسلسل الكامل تلقائيًّا، بدءًا من تركيب ورقة الصندوق الفارغة وانتهاءً بتفريغ الصندوق المُعبَّأ، مع الحاجة فقط إلى تدخل المشغل لتحميل المجلات دوريًّا والتحقق من الجودة.

المواصفات الفنية

• النموذج: Ry-80LZH-C
• سرعة التعبئة في الصناديق: من ٦٠ إلى ٨٠ صندوقًا في الدقيقة
• متطلبات جودة الصندوق: من ٢٥٠ إلى ٣٥٠ غرامًا لكل متر مربع
• مدى أبعاد الصندوق (الطول × العرض × الارتفاع): من ٦٥ إلى ١٥٠ ملم × من ٣٠ إلى ٨٥ ملم × من ١٢ إلى ٤٥ ملم
• جودة ورق النشرة: من ٦٠ إلى ٧٠ غرامًا لكل متر مربع
• حجم النشرة بعد فردها: ١٣٠ × ٩٠ مم (حد أدنى)
• نطاق طي الكتيبات: من طية واحدة إلى أربع طيات
• ضغط الهواء المضغوط التشغيلي: ٠٫٦ ميجا باسكال كحد أدنى
• استهلاك الهواء: من ١٢٠ إلى ١٦٠ لترًا في الدقيقة
• مصدر الطاقة: 380V، 50Hz
• قوة المحرك الرئيسي: 1.5 كيلو وات
• وزن الجهاز: 1100 كجم
• الأبعاد الكلية (الطول × العرض × الارتفاع): ١٢٠٠ × ٩٩٠ × ١٧٠٠ مم

الميزات الرئيسية

1. مكونات كهربائية من علامات تجارية دولية: يستخدم نظام التحكم منطق وحدة التحكم القابلة للبرمجة (PLC)، وشاشة اللمس التفاعلية (HMI)، ومحولات التردد من شركات مصنعة عالمية معروفة، مما يضمن توفر القطع الغيار على المدى الطويل والدعم الفني العالمي. وتساعد هذه الاستراتيجية في تقليل تكاليف الصيانة طوال عمر الجهاز، كما تقضي على مخاطر سلسلة التوريد المرتبطة بالأجهزة التحكمية الخاصة.
2. تشغيل واجهة التفاعل بين الإنسان والآلة: يمكن الوصول إلى جميع وظائف الآلة عبر واجهة الشاشة اللمسية، بما في ذلك ضبط السرعة واختيار عدد الطيات وطباعة رقم الدفعة والتشخيص التلقائي للأعطال. وتوجّه الواجهة المشغلين خلال إجراءات التحويل باستخدام توجيهات خطوة بخطوة، مما يقلل من فترة التعلّم للموظفين الجدد.
3. حماية من الإفراط تتوقف الآلة تلقائيًّا عند تجاوز الحمل الميكانيكي للقيم الآمنة التشغيلية. ويحمي هذا الإجراء كلًّا من المنتج ونظام الدفع الخاص بالآلة من التلف الناتج عن الانسدادات أو علب التغليف غير المحاذية أو الأجسام الغريبة على ناقل الحزام.
4. رفض العلب التي تفتقر إلى المنتج أو الكتيب: تتحقق أجهزة الاستشعار الضوئية من وجود المنتج والكتيب معًا في كل محطة إدخال. وإذا غاب أحدهما، فإن الآلة ترفض تلقائيًّا العلبة غير المكتملة من الخط قبل محطة الإغلاق، لمنع وصول العبوات الفارغة أو غير المكتملة إلى العميل النهائي.
5. عرض الأعطال التلقائي والإنذار: عند حدوث عطل، يعرض شاشة اللمس نوع الخطأ المحدد وموقعه، مصحوبًا بإنذار صوتي. وتتيح هذه القدرة التشخيصية لفنيي الصيانة تحديد المشكلات وحلها بسرعة، مما يقلل من توقف التشغيل غير المخطط له.
6. عدّ الإنتاج: يقوم النظام تلقائيًّا بعدّ المنتجات النهائية، ويوفر بيانات الإخراج الفورية على واجهة المستخدم البشرية (HMI). وتدعم هذه البيانات متطلبات توثيق الدفعات والتخطيط للإنتاج.

مبدأ العمل: سلسلة تعبئة الكرتون ذات الست مراحل:

تتبع عملية تعبئة الكرتون الرأسية سلسلةً من ست مراحل تحوّل قوالب الكرتون المسطحة إلى عبوات مغلقة وجاهزة:

1. رفع الكرتون: تُستخلص قوالب الكرتون المسطحة من المجلة بواسطة نظام شفط فراغي أو ذراع ميكانيكية، ثم تُرفَع لتتخذ شكل صندوق مفتوح. ويُثبَّت الكرتون المرفوع في محطة رأسية بحيث يكون فتحته العلوية متجهةً نحو الأعلى، جاهزًا لتلقي المنتج.
2. وضع الكرتون: يتم وضع العلبة المفتوحة في محطة التثبيت الرأسية، حيث تحافظ الأدلة الميكانيكية على شكلها ومحاذاة محتوياتها أثناء مرحلة إدخال المنتج.
3. تحميل المنتج: يتم تغذية المنتجات رأسياً من الأعلى إلى داخل العلبة الجاهزة. ويمكن تنفيذ ذلك يدوياً في التكوينات شبه الآلية، أو عبر أنظمة تغذية آلية مثل أجهزة التغذية الاهتزازية، أو أحزمة النقل، أو الذراع الروبوتية لالتقاط ووضع المنتجات في التشغيل الكامل الآلي.
4. إدخال الكتيب: يتم إدخال كتيب تعليمات مطوي أو ورقة معلومات عن المنتج داخل العلبة جنباً إلى جنب مع المنتج. ويدعم جهاز طي الكتيب تشكيلات طي تتراوح بين طية واحدة وأربع طيات، ويمكن ضبط عدد الطيات عبر شاشة اللمس دون الحاجة إلى تغيير ميكانيكي.
5. إغلاق الصناديق الكرتونية: بمجرد وضع المنتج والكتيب داخل العلبة، تُطوى الأغطية العلوية والسفلية للعلبة نحو الداخل. ثم تُثبَّت هذه الأغطية بإحدى طريقتين: إغلاق ميكانيكي بالطي أو تطبيق لاصق حراري ذائب، وذلك حسب تكوين الجهاز ونوع العلبة. وتؤدي كلتا الطريقتين إلى إنشاء إغلاق آمن وواضح التلاعب به، وهو مناسب لتغليف الأدوية والمنتجات المخصصة للبيع بالتجزئة.
6. التفريغ: تُحرَّر العلبة المغلقة من محطة الاحتفاظ بها وتُنقل إلى ناقل الإخراج، حيث تنتقل بعد ذلك إلى العمليات التالية مثل تعبئة العلب في صناديق أكبر، أو ترتيبها على الباليتات، أو الاستعداد المباشر للشحن.

التطبيقات والمنتجات المتوافقة

يسمح جهاز Ry-80LZH-C بمجموعة متنوعة من أشكال التغليف الأولي لتغليفها في علب ثانوية:

• الزجاجات الصيدلانية: زجاجات بلاستيكية دائرية أو مربعة تحتوي على أقراص أو كبسولات أو أدوية سائلة، بما في ذلك أنظمة الغلق المقاومة لفتح الأطفال والمناسبة لكبار السن.
• المنتجات المعبأة في أنابيب: أنابيب مصنوعة من الألومنيوم أو البلاستيك المطلي تحتوي على المراهم والكريمات والهلام والمعاجين للاستخدامات الصيدلانية والتجميلية.
• أكياس فردية وعبوات على شكل عصا: أكياس جاهزة التعبئة تحتوي على مساحيق أو حبيبات أو سوائل للمنتجات الصيدلانية والمكملات الغذائية ذات الجرعة الواحدة.
• علب التغليف الفقاعي: بطاقات فقاعية مصنوعة من الألومنيوم والبلاستيك تحتوي على أقراص أو كبسولات، بما في ذلك تنسيقات العلب الفقاعية الخاصة بالمناطق الاستوائية المخصصة للأسواق التي تتميز بارتفاع الرطوبة.
• عبوات مستحضرات التجميل: علب وقوارير وعلب مدمجة لمنتجات العناية بالبشرة ومستحضرات التجميل ومنتجات العناية الشخصية.
• السلع الاستهلاكية: المنتجات الصغيرة المعبأة في علب، واكسسوارات الإلكترونيات، والمنتجات المنزلية ضمن النطاق المحدد للأبعاد.

طباعة رقم الدفعة

تشمل الآلة محطة لختم أرقام الدفعات تُطبِع رموز دفعات الإنتاج وتاريخ انتهاء الصلاحية وتاريخ التصنيع على كل علبة أثناء عملية تعبئة العلب. وتتيح هذه القدرة على الطباعة المتزامنة مع خط الإنتاج إلغاء الحاجة إلى عملية ترميز منفصلة، مما يقلل من تعقيد الخط ويضمن أن تحمل كل علبة معلومات تتبع قبل خروجها من الآلة.

خيارات الإغلاق

يدعم طراز Ry-80LZH-C طريقتين رئيسيتين لإغلاق العلب، ويمكن اختيار إحداهما وفقًا لتصميم العلبة والمتطلبات التنظيمية:

• إغلاق بالنطْق: تُطوى ألسنة العلبة ميكانيكيًّا وتُدخل في فتحات موجودة في اللسان المقابل. ولا تتطلب هذه الطريقة أي مواد استهلاكية، وهي مناسبة للعلب المصممة بألسنة قابلة للنطْق.
• الغراء الساخن: يُطبَّق لاصقٌ مسخّن على واجهة الغِطاء، مُشكِّلاً ختماً ملصوقاً يوفّر دليلاً على التلاعب ويحسّن السلامة البنيوية أثناء النقل. وتُفضَّل هذه الطريقة لعلب الأدوية التي تتطلّب دليلاً على الفتح، ولمنتجات البيع بالتجزئة حيث تكتسب استقرار العبوة الجاهزة للعرض على الرفوف أهميةً كبيرة.

الضمانة الجودة والامتثال

يتم تصنيع كل جهاز وفق نظام إدارة الجودة الآيزو ٩٠٠١:٢٠١٥، ويحمل شهادة المطابقة الأوروبية (CE). ويوفر مصدر الطاقة ثلاثي الطور بجهد ٣٨٠ فولت المتطلبات الكهربائية الصناعية الخاصة بالآلات الثقيلة. كما يتكوّن الهيكل وأسطح التماس مع المنتج من الفولاذ المقاوم للصدأ من النوع SUS304، بما يتوافق مع متطلبات الإنتاج الدوائي الموجَّهة نحو ممارسات التصنيع الجيدة (GMP).

تحتفظ شركة هانغتشو رويي لتقنية الماكينات المحدودة بوقت استجابة أقصاه ١٢ ساعة لجميع استفسارات خدمة العملاء، وتوفّر دعماً فنياً مدى الحياة. وقد زوّدت الشركة مصنّعين في أكثر من ٥٠ بلداً بمعدات التعبئة في علب كرتونية، وتعمل هذه المعدات وفق أطر تنظيمية تشمل إدارة الأغذية والعقاقير الأمريكية (FDA) والوكالة الأوروبية للأدوية والسلطات الإقليمية المعنية بالأغذية والعقاقير.

التوصيل والدعم بعد البيع

المدة القياسية للتسليم لوحدة واحدة من طراز Ry-80LZH-C تتراوح بين ٧ و١٥ يوماً عمل، بينما تتطلب أوامر خطوط الإنتاج الكاملة ما بين ٢٠ و٣٠ يوماً عمل. ويُرفق مع كل جهاز دليل تشغيل، وأشرطة فيديو توضيحية للتثبيت، وإمكانية الوصول إلى الدعم الفني عن بُعد. كما تتوفر خدمات التثبيت الميداني، وتدريب المشغلين، وزيارات الصيانة الوقائية التي يقوم بها مهندس خدمة، ويمكن جدولة هذه الخدمات وفقاً لموقع العميل.

اتصل بنا

لتحقق من مواصفات العلب الكرتونية، أو التخطيط للتكامل، أو لطلب عرض سعر مخصص لمجموعة منتجاتك، يسعد فريق هندسة الأتمتة لدينا بتقديم المساعدة:

هاتف: +٨٦-١٣٨٦٨١٥٩٦١٠
البريد الإلكتروني: [email protected]

أعدّ هذا التقرير ديفيد ليو، خبير الأتمتة في شركة هانغتشو رويي للآلات والتكنولوجيا المحدودة. ويتخصص ديفيد في دمج أنظمة التعبئة الرأسية في الصناديق، وقد نفذ خطوط تعبئة لصالح شركات أدوية وشركات سلع استهلاكية في ٢٥ دولة على امتداد ١٤ عامًا.
