16C ماكينة عد أوتوماتيكية عالية السرعة للأقراص والكبسولات والأجزاء الصغيرة

م مقدمة الآلة

يمكن استخدام آلة العدّ هذه لعدّ الكبسولات والجيلاتينات اللينة والحبوب ولبان المضغ والحبوب الدوائية الدائرية وأجسام صلبة أخرى دون الحاجة لتغيير أدوات عند تغيير الأشياء. الجزء الذي يلامس المادة مصنوع من الفولاذ المقاوم للصدأ عالي الجودة من النوع 316، وهو ما يلبّي متطلبات الممارسات الجيدة التصنيعية (GMP) بالكامل.

المعلمات الفنية

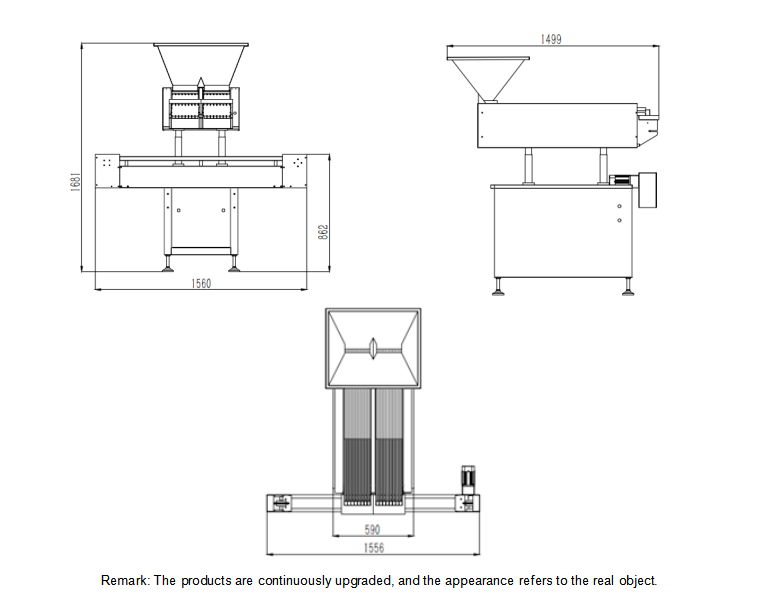

تصميم الماكينة

كتب هذا المقال براين كوبر، أخصائي أنظمة العد الإلكترونية في شركة هانغتشو رويي لتكنولوجيا الآلات المحدودة. ولديه ١٣ عاماً من الخبرة في معدات العد الصيدلانية، وقام بتثبيت آلات العد الإلكترونية في أكثر من ٩٠ منشأة إنتاجية في ٣٥ دولة، مع تخصص في تكوينات خطوط التعبئة ذات السرعة المتوسطة إلى العالية.

ما تقوم به هذه الآلة

آلة العد الإلكترونية Ry-AEC-16C هي آلة أوتوماتيكية بالكامل ذات ١٦ قناة، وتُستخدم لعدّ وتعبئة الأقراص والكبسولات والكبسولات الناعمة والأدوية والعلكة المضغوطة والمنتجات الصلبة الأخرى بسرعة تتراوح بين ١٠ و٧٠ زجاجة في الدقيقة. وتستخدم تقنية مستشعرات الضوئية لتحقيق دقة عد تصل إلى ٩٩,٨٪، ما يجعلها مناسبة لمصنّعي الأدوية والمكملات الغذائية الذين يحتاجون إلى عدّ دقيق للجرعات لضمان الامتثال التنظيمي. كما تتعامل الآلة مع تغيير تنسيقات المنتجات دون الحاجة إلى استبدال القوالب، مما يقلل من وقت التحويل بين تشغيلات المنتجات المختلفة.

المواصفات الفنية

• النموذج: راي-إي-سي-16-سي
• عدد قنوات العدّ: 16
• المنتجات المتوافقة: الكبسولات الصلبة (الأحجام من ٠٠٠ إلى ٥)، والكبسولات الجيلاتينية الناعمة، والأقراص (بقطر يصل إلى ٢٠ مم)، والعلكة، والأقراص المضغوطة، وغيرها من الأجسام الصلبة (بقطر يتراوح بين ٥,٥ و٢٢ مم)
• حجم الهوبير: 70L
• القدرة الإنتاجية: من ١٠ إلى ٧٠ زجاجة في الدقيقة
• نطاق كمية التعبئة: من قطعتين إلى ٩٩٩٩ قطعة في الزجاجة (قابل للضبط)
• توافق حجم الزجاجة: قطر من ٢٠ إلى ٥٠ مم، وارتفاع من ٤٠ إلى ١٨٠ مم
• عرض حزام النقل: 114مم
• الهواء المضغوط: ٠٫٦ ميجا باسكال، ٣٫٨ لتر/دقيقة
• مصدر الطاقة: ٢٢٠ فولت / ٥٠ هرتز، طور واحد، ٠٫٩ كيلوواط
• وزن الجهاز: 480كغ
• أبعاد الآلة (الطول × العرض × الارتفاع): ١٥٦٠ × ١٥٣٠ × ١٧٠٠ مم

كيف يعمل عملية العد ذات القنوات الـ١٦

يُحمَّل المنتج في وعاء السعة ٧٠ لترًا، ثم ينتقل إلى لوحة مُهتزة مُموجة توزِّع المواد عبر ١٦ قناةً متوازية. وتستخدم كل قناة منصة اهتزازية قابلة للضبط على ثلاث مراحل للتحكم في سرعة تدفق المنتج، مما يمنع الانسدادات ويضمن عرض المنتجات بشكل فردي في صف واحد. وعند مرور المنتجات عبر رأس العد في كل قناة، تسجِّل أجهزة الاستشعار الضوئية عددها وتحصيها فرديًّا. ويُثبِّت جهاز منع حركة الزجاجات على ناقل الحركة زجاجة فارغة عند محطة التعبئة، وعند بلوغ العدد المستهدف عبر جميع القنوات، يسقط المجمع المُعدود في الزجاجة المنتظرة. ثم يتقدَّم الناقل لوضع الزجاجة التالية في الموضع المناسب. وتضمن تقنية أجهزة الاستشعار المقاومة للغبار دقة العد حتى في البيئات التي تحتوي على مستويات عالية من الجسيمات الناتجة عن طلاء الأقراص أو بقايا المساحيق.

الميزات الرئيسية التي تضمن موثوقية الإنتاج

1. العد المتوازي عبر ١٦ قناة: تعمل ستة عشر قناةً في وقتٍ واحد، وتوفّر سعة نقل تصل إلى ٧٠ زجاجةً في الدقيقة، أي ما يعادل ضعف سعة النماذج ذات القنوات الثماني.
2. التحكم الاهتزازي على ثلاث مراحل لكل قناة: يتمتّع كل رأس عدٍّ بقدرةٍ على ضبط شدة الاهتزاز بشكل مستقل، ما يسمح للمُشغِّلين بتحسين معدلات تغذية المنتجات وفق أشكالها وأحجامها وأوزانها المختلفة.
3. تقنية حساسات كهروضوئية مقاومة للغبار: تصميم الحساسات الحصري يحافظ على أداءٍ مستقرٍ في البيئات شديدة الغبار، حيث تتطلّب الحساسات القياسية تنظيفًا متكررًا وإعادة معايرةٍ.
4. دقة عدّ تبلغ ٩٩٫٨٪: تتيح تقنية الكشف الكهروضوئي دقة عدٍّ رائدة في القطاع تحت ظروف الإنتاج العادية، وهي ضرورية للامتثال لمعايير الجهات التنظيمية الدوائية.
5. تبديل المنتجات دون الحاجة إلى قوالب: لا يتطلّب التحوّل بين الكبسولات والأقراص والكبسولات الليّنة أو غيرها من المنتجات الصلبة تغيير القوالب أو تعديل الأدوات، بل يقتصر فقط على ضبط المعايير عبر الشاشة اللمسية.
6. نظام الكشف الذكي والإنذار: تشمل المنطق المدمج عدم العد دون وجود زجاجة، والتشخيص الذاتي، وتنبيهات الأخطاء التي تمنع العد الخاطئ، وغياب الزجاجات، وهدر المنتجات.
7. تشغيل عبر شاشة اللمس: توفر لوحة واجهة المستخدم المتكاملة تحكّمًا بديهيًا في معايير العد، وأحجام الدفعات، وإعدادات السرعة، ومعلومات التشخيص.

التطبيقات في مجال تصنيع الأدوية والمكملات الغذائية

تُستخدم آلة Ry-AEC-16C في خطوط إنتاج الأدوية متوسطة الحجم لتعبئة الأدوية الموصوفة، والأقراص غير المشروطة، ومستحضرات الكبسولات. كما يستخدمها مصنّعو المكملات الغذائية في عد أقراص الفيتامينات، وكبسولات المكملات، وأقراص المعادن. وتُوظّفها شركات تصنيع الحلويات في عد العلكة والمكعبات الهلامية المحتوية على الفيتامينات. وتبلغ أقصى سرعة للآلة ٧٠ زجاجة في الدقيقة، ما يضعها بين عدادات القنوات الثمانية للمستوى المبتدئ ونظم العد عالية السرعة ذات القنوات الـ٤٨، مما يجعلها مناسبة لخطوط الإنتاج التي تعالج أحجامًا يومية معتدلة أو تخدم عدة تنسيقات منتجات على معدات مشتركة.

الامتثال لمبادئ التصنيع الجيد (جي إم بي) وتصنيع المواد

يتم تصنيع أجزاء الجهاز التي تتلامس مع المنتج من الفولاذ المقاوم للصدأ من النوع SUS316 كمعيارٍ أساسي، بما يتوافق مع متطلبات إنتاج الأدوية وفق معايير الجودة الصيدلانية (GMP). ويُصنع هيكل الجهاز من الفولاذ المقاوم للصدأ من النوع SUS304 لضمان المتانة والمقاومة للتآكل. كما يدعم الجهاز شهادة CE، وهو متوافق مع المعايير الدولية الخاصة بالتصدير المطبَّقة في مرافق التصنيع الدوائي العالمية.

تكامل خط التعبئة الكامل

يتكامل هذا الجهاز مع خطوط التعبئة الآلية الكاملة، جنبًا إلى جنب مع أجهزة فك ترتيب الزجاجات، وأجهزة إدخال المواد المجففة، وأجهزة تركيب الغطاء، وأجهزة الإغلاق بالحرارة الحثية، وأجهزة وضع الملصقات، ومنصات الجمع الدوارة. ويمكن تخصيص ارتفاع الناقل، وبروتوكولات واجهة الإشارات، واتجاه التغذية لتناسب تكوين الخطوط الموجودة. كما يدعم نظام الـ PLC التواصل مع المعدات الواقعة قبله وبعده في الخط لتشغيل متناسق للخط بأكمله.

الدعم ما بعد البيع

يَشْمَلُ كُلُّ جِهازٍ كُتُبَ الإرشاداتِ لِلْعَمَلِ وَأَفْلامَ تَعْلِيمِيَّةً لِلتَّثْبِيتِ. وَمَتَاحَةٌ الدَّعْمُ الفنّيُّ الالكْترونيُّ وَالتَّشْخِيصُ الْبَعِيدُ لِلْمُشْكِلاتِ، مَعَ دَعْمٍ فَنّيٍّ مَجَّانِيٍّ طَوَالَ الْعُمْرِ كَمَا هُوَ مُعْتادٌ. وَيُمْكِنُ تَرْتِيبُ تَثْبِيتِ مُهَنْدِسٍ فِي الْخَارِجِ وَتَدْرِيبِ الْعَامِلِينَ عَلَى الْعَمَلِ بِالطَّلَبِ. وَالْوَقْتُ الْمُعْتادُ لِلتَّسْلِيمِ هُوَ مِنْ ٧ إِلَى ١٥ يَوْمًا عَمَلِيًّا لِكُلِّ جِهازٍ وَاحِدٍ.
